Descripción

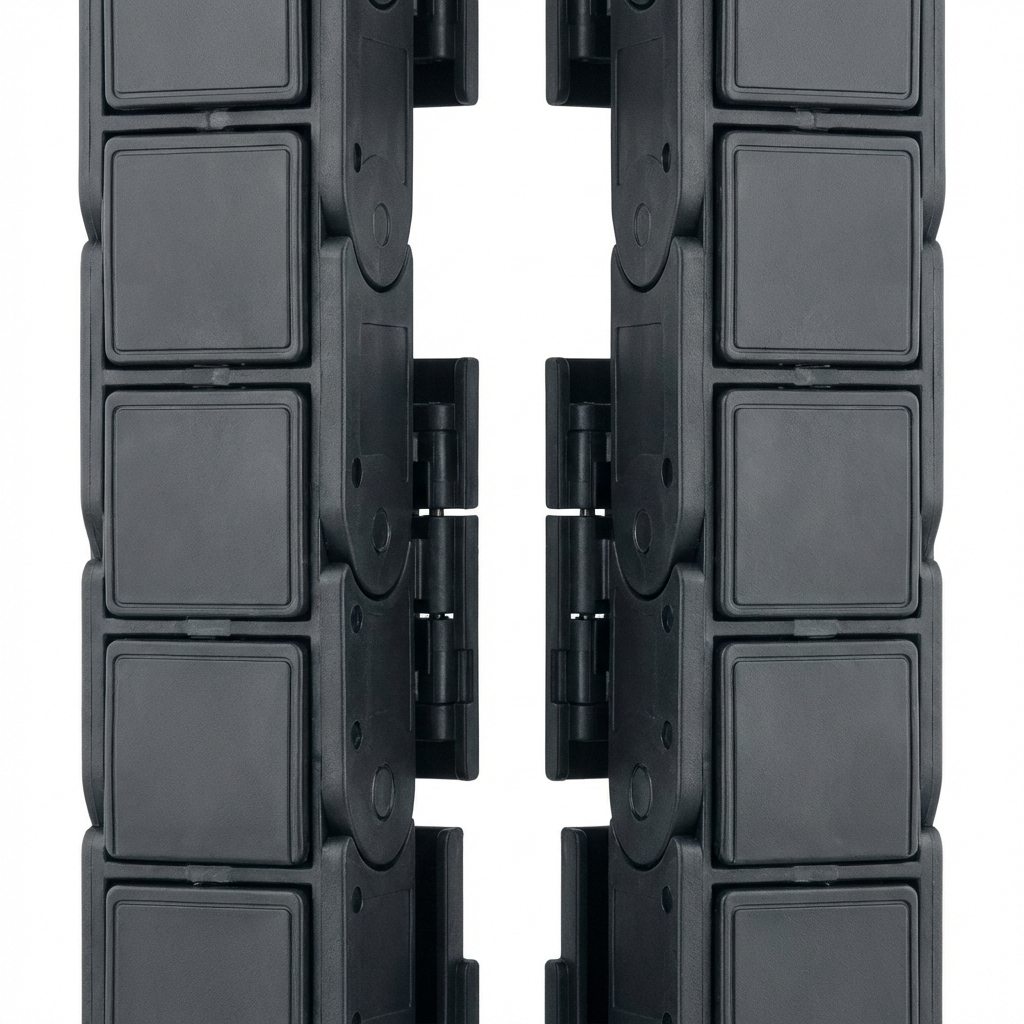

La Twisterband HD es una solución de cadena portacables diseñada para movimientos rotatorios continuos alrededor de un eje en espacios extremadamente pequeños, ofreciendo robustez, larga vida útil y alto rendimiento incluso bajo cargas exigentes. A diferencia de las versiones estándar, esta versión HD incorpora una conexión reforzada de perno/gancho entre los eslabones que proporciona una mayor estabilidad estructural y permite un llenado más elevado de cables y mangueras sin sacrificar fiabilidad operativa. El sistema guía los medios (energía, datos y fluidos) durante rotaciones de hasta aproximadamente 7 000° en posición horizontal (equivalente a varios giros completos) y soporta velocidades de rotación de hasta ~180 °/s, lo que lo hace ideal para aplicaciones que requieren suministrar energía en movimientos circulares continuos. :contentReference[oaicite:0]{index=0}
Características principales
- Conexión de eslabones reforzada: sistema de perno/gancho muy estable que mejora la resistencia y vida útil frente a desgaste. :contentReference[oaicite:1]{index=1}
- Movimientos rotatorios amplios: permite rotación continua de hasta ~7 000° en posición horizontal y ~3 000° vertical. :contentReference[oaicite:2]{index=2}
- Alta capacidad de llenado: mayor espacio interior disponible para cables y mangueras debido a su conexión reforzada. :contentReference[oaicite:3]{index=3}
- Guía continua de cables y medios: asegura que energía, datos y líneas neumáticas permanezcan organizados durante el giro. :contentReference[oaicite:4]{index=4}
- Protección de radio definido: topes que protegen los cables al mantener el radio de curvatura correcto. :contentReference[oaicite:5]{index=5}
Especificaciones técnicas
- Tipo de producto: cadena portacables giratoria reforzada (HD) para movimientos circulares. :contentReference[oaicite:6]{index=6}
- Conexión de eslabones: perno/gancho estable para mayor resistencia. :contentReference[oaicite:7]{index=7}
- Ángulo de rotación: hasta ~7 000° horizontales y ~3 000° verticales (orientación de instalación dependiente). :contentReference[oaicite:8]{index=8}
- Velocidad de giro: soporta aceleraciones de hasta ~180 °/s. :contentReference[oaicite:9]{index=9}
- Rango de temperatura: típico de 0 °C a ~80 °C en aplicaciones normales. :contentReference[oaicite:10]{index=10}
- Aplicación de medios: cables eléctricos, fibra óptica y líneas neumáticas en un solo sistema. :contentReference[oaicite:11]{index=11}
Usos y aplicaciones
- Mesas y ejes giratorios de máquinas herramienta: aplicaciones donde se requiere giro continuo sin comprometer los cables. :contentReference[oaicite:12]{index=12}
- Robótica y ejes rotativos de robot: aplicaciones automáticas con movimientos repetitivos o continuos. :contentReference[oaicite:13]{index=13}
- Equipos industriales con rotación persistente: sistemas utilizados actualmente con anillos deslizantes o giros sin alimentación central. :contentReference[oaicite:14]{index=14}
- Aplicaciones de prueba y medición rotativas: dispositivos que giran constantemente con necesidad de suministro de energía y datos. :contentReference[oaicite:15]{index=15}
Recomendaciones de uso
- Selecciona el tamaño de Twisterband HD adecuado según el ángulo total de rotación previsto para tu aplicación. :contentReference[oaicite:16]{index=16}
- Asegura que los cables y mangueras tengan radios de curvatura compatibles con el rango de rotación para evitar esfuerzo mecánico. :contentReference[oaicite:17]{index=17}
- Instala topes de radio correctamente para proteger los cables en los puntos de giro. :contentReference[oaicite:18]{index=18}
- Ten en cuenta las condiciones ambientales para confirmar que el rango de temperatura sea adecuado. :contentReference[oaicite:19]{index=19}
Preguntas frecuentes
- ¿Qué es la Twisterband HD? Es una cadena portacables reforzada para movimiento rotatorio continuo en espacios reducidos con una conexión de eslabones muy estable. :contentReference[oaicite:20]{index=20}
- ¿Por qué elegir la versión HD? Porque ofrece mayor vida útil, mayor capacidad de llenado y mayor resistencia frente a cargas mecánicas que la versión estándar. :contentReference[oaicite:21]{index=21}
- ¿En qué aplicaciones se usa? En equipos con movimientos giratorios continuos como mesas giratorias, ejes rotativos y robots. :contentReference[oaicite:22]{index=22}
- ¿Qué rango de rotación soporta? Puede soportar hasta ~7 000° de rotación en horizontal, lo que equivale a varias rotaciones completas. :contentReference[oaicite:23]{index=23}
