Descripción

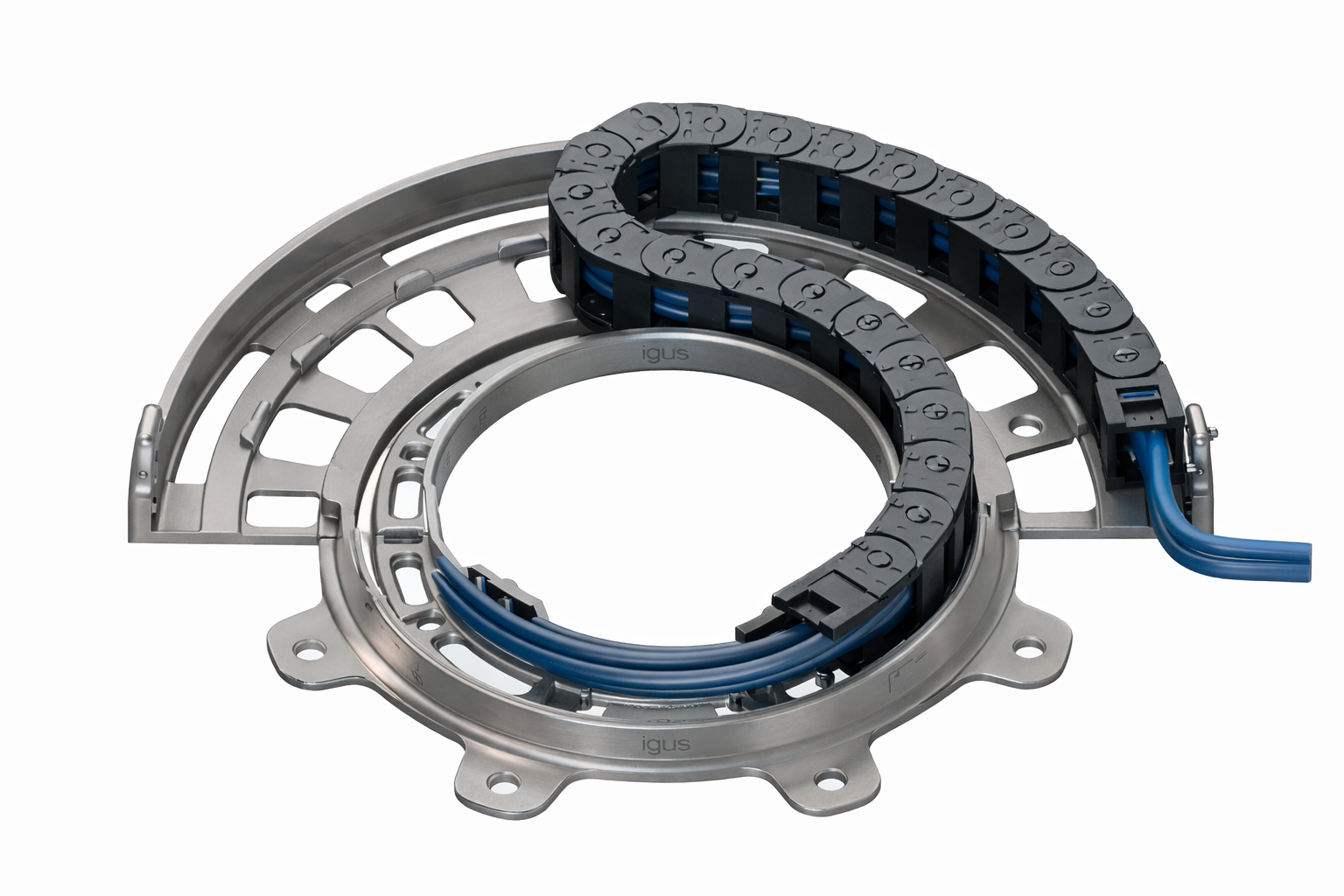

El Rotary Module Kit RBR es un módulo de rotación especializado que permite que una cadena portacables con característica de Reverse Bend Radius (RBR) realice movimientos circulares o rotatorios alrededor de un eje sin causar desgaste excesivo ni tensión en los cables o mangueras. El término RBR describe una geometría de cadena que puede doblarse en ambas direcciones para soportar aplicaciones de giro continuo o repetitivo sin fallas prematuras. Este módulo se compone de dos segmentos de guía circulares: uno se fija a la parte estática de la máquina y el otro a la parte que rota, creando un recorrido definido para la cadena que puede enfrentar ángulos de giro amplios dentro de un espacio compacto.:contentReference[oaicite:0]{index=0}
Características principales
- Movimientos circulares continuos: diseñado para aplicaciones con rotación, donde se requiere que la cadena pase alrededor de un eje con ángulos de giro significativos sin dañar los cables.:contentReference[oaicite:1]{index=1}
- RBR – Radio de curvatura inverso: permite que la cadena se doble en ambas direcciones, ampliando la flexibilidad de diseño y adaptándose a recorridos circulares.:contentReference[oaicite:2]{index=2}
- Guía dividida: cuenta con segmentos de guía que se fijan tanto a la parte móvil como a la parte fija del sistema para mantener rutas definidas de los cables y reducir fuerzas de desplazamiento.:contentReference[oaicite:3]{index=3}
- Alta velocidad de rotación: puede permitir velocidades de giro elevadas según requisitos de la aplicación, hasta aproximadamente 360°/s en configuraciones típicas.:contentReference[oaicite:4]{index=4}
- Diseño modular: permite integrar fácilmente opciones de montaje estándar, soportes y accesorios adicionales según la aplicación.:contentReference[oaicite:5]{index=5}
Especificaciones técnicas
- Tipo de producto: módulo de rotación RBR para cadenas portacables en aplicaciones con giro.:contentReference[oaicite:6]{index=6}
- Configuración de guía: guía circular dividida con segmentos fijos y móviles.:contentReference[oaicite:7]{index=7}
- Máximo ángulo de rotación: hasta ~600° dependiendo del tamaño y configuración del sistema.:contentReference[oaicite:8]{index=8}
- Velocidad de rotación: soporta velocidades de giro elevadas según la aplicación (p. ej., hasta ~360°/s).:contentReference[oaicite:9]{index=9}
- Compatibilidad: diseñado para uso con cadenas portacables RBR adecuadas al recorrido circular requerido.:contentReference[oaicite:10]{index=10}
Usos y aplicaciones
- Prensas rotativas, mesas giratorias y estaciones rotativas: sistemas industriales donde se requiere giro continuo o alternante sin interrupciones del suministro de energía.:contentReference[oaicite:11]{index=11}
- Robótica y automatización: aplicaciones donde las articulaciones giratorias requieren que los cables sigan la rotación sin tensión.:contentReference[oaicite:12]{index=12}
- Máquinas herramienta con movimiento circular: centros de mecanizado o torretas giratorias que necesitan suministro seguro de energía y señales.:contentReference[oaicite:13]{index=13}
- Equipos industriales especializados: sistemas de elevación, grúas o mecanismos con rotación prolongada.:contentReference[oaicite:14]{index=14}
Recomendaciones de uso
- Elige una cadena portacables con la característica RBR para asegurar que pueda doblarse en ambas direcciones sin dañar cables y mangueras.:contentReference[oaicite:15]{index=15}
- Asegura que los segmentos de guía estén correctamente alineados con el eje de rotación para evitar cargas laterales no deseadas.:contentReference[oaicite:16]{index=16}
- Verifica el área de instalación y el espacio disponible para acomodar el módulo de rotación y asegurar un flujo de cable adecuado.:contentReference[oaicite:17]{index=17}
- Considera la velocidad de rotación y el peso del paquete de cables para ajustar el diseño de guía y soportes.:contentReference[oaicite:18]{index=18}
Preguntas frecuentes
- ¿Qué es un Rotary Module Kit RBR? Es un módulo que permite que una cadena portacables con capacidad de doble radio de curvatura (RBR) realice movimientos rotatorios sin desgaste prematuro de los cables.:contentReference[oaicite:19]{index=19}
- ¿Qué significa RBR? RBR significa Reverse Bend Radius, refiriéndose a la capacidad de una cadena de doblarse en ambas direcciones para soportar movimientos circulares.:contentReference[oaicite:20]{index=20}
- ¿Dónde se utiliza este módulo? Se emplea en aplicaciones con movimientos circulares como mesas giratorias, brazos robóticos, prensas rotativas y estaciones industriales con giro continuo.:contentReference[oaicite:21]{index=21}
- ¿Puede soportar altas velocidades de rotación? Sí, dependiendo de la configuración, puede permitir velocidades de giro elevadas según el diseño del sistema.:contentReference[oaicite:22]{index=22}
